油压机分水过滤器
发布者：创佳鸿机械 发布时间：2015-6-28 6:10:54
油压机过滤器的作用是用于滤除空气中含有的固体颗粒、水分、油分等各类杂质的。
1)油压机分水过滤器

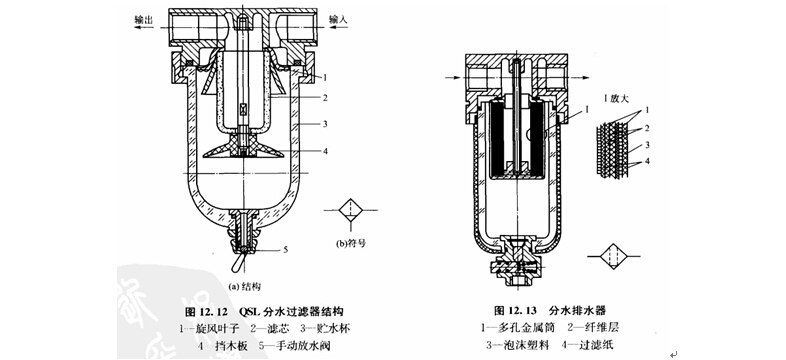

油压机典型的分水过滤器结构如图12.12所示。其工作原理为：压缩空气自输入口进入过滤器
内部后，由于旋风叶子l的导向，在内部产生强烈的旋转。在离心力的作用下，空气中?昆有的大颗粒固体杂质、液态水滴和油滴等被甩到贮水杯3的内表面上，在重力作用下沿壁面沉降到底部，由手动或自动排水器5排出。气体通过滤芯2进一步消除其中的困态粒子，洁净的空气便从输出口输出。挡水板4可防止气流的旋涡卷起沉积的污水，造成二次污染。
分水过滤器分为主管道过滤器和支管道过滤器。主管道过滤器安装在贮气罐的出口，除去压缩空气中的油污、水和其他杂质，增加下游干燥效果及延长精密过滤器的寿命，防止设备故障。它设有标准过滤器的导流板，过滤面积大，装在内部的向动排水器能确保排出积聚的水。
分水过滤器的主要性能指标有流量特性、分水效率和过滤精度。
流量特性表示在额定流量下其进出口两端压力差与通过该元件中的标准流量之间的关系。它是衡量过滤器阻力大小的标准，在满足过滤精度条件下，希望阻力越小越好。
分水效率是衡量过滤器分离水分能力的指标，一般要求分水效率大于80%。
过捷精度表示能够滤除灰尘最小颗粒的尺寸值，有2µm、5µm、25µm等。标准过滤精度为5lAmo过滤精度的高低与掠芯的通气孔大小有直接关系。孔径越大，过滤精度越低，但阻力损失也低。
2)油压机分水排水器
通常使用的空气过滤器很难分离来自压缩机来的油笋，因为气状溶胶油粒子及微粒直径小于2µm~3µm时已很难附着在物体上，要分离这些微滴油雾，需要使用分水排水器。分水排水器的结构和工作原理如图12.13所示。压缩空气由输入口进入过滤器内滤芯的内表面，由于容积的突然扩大，气流速度减慢，形成层流进入漉层。空气在透过纤维洁、层的过程中，由于扩散沉积、直接拦截、惯性沉积等作用，细微的油第粒子被捕获，并在气流
作用下进入泡沫塑料滤层。油雾粒子在通过泡沫泼、层的过程中，相互凝聚，长大成颗糙度较大的液态袖滴，在重力作用下沿泡沫塑料外表面沉降至过滤器底部，由自动排污器排出。
1)油压机分水过滤器
油压机典型的分水过滤器结构如图12.12所示。其工作原理为：压缩空气自输入口进入过滤器
内部后，由于旋风叶子l的导向，在内部产生强烈的旋转。在离心力的作用下，空气中?昆有的大颗粒固体杂质、液态水滴和油滴等被甩到贮水杯3的内表面上，在重力作用下沿壁面沉降到底部，由手动或自动排水器5排出。气体通过滤芯2进一步消除其中的困态粒子，洁净的空气便从输出口输出。挡水板4可防止气流的旋涡卷起沉积的污水，造成二次污染。
分水过滤器分为主管道过滤器和支管道过滤器。主管道过滤器安装在贮气罐的出口，除去压缩空气中的油污、水和其他杂质，增加下游干燥效果及延长精密过滤器的寿命，防止设备故障。它设有标准过滤器的导流板，过滤面积大，装在内部的向动排水器能确保排出积聚的水。
分水过滤器的主要性能指标有流量特性、分水效率和过滤精度。
流量特性表示在额定流量下其进出口两端压力差与通过该元件中的标准流量之间的关系。它是衡量过滤器阻力大小的标准，在满足过滤精度条件下，希望阻力越小越好。
分水效率是衡量过滤器分离水分能力的指标，一般要求分水效率大于80%。
过捷精度表示能够滤除灰尘最小颗粒的尺寸值，有2µm、5µm、25µm等。标准过滤精度为5lAmo过滤精度的高低与掠芯的通气孔大小有直接关系。孔径越大，过滤精度越低，但阻力损失也低。
2)油压机分水排水器
通常使用的空气过滤器很难分离来自压缩机来的油笋，因为气状溶胶油粒子及微粒直径小于2µm~3µm时已很难附着在物体上，要分离这些微滴油雾，需要使用分水排水器。分水排水器的结构和工作原理如图12.13所示。压缩空气由输入口进入过滤器内滤芯的内表面，由于容积的突然扩大，气流速度减慢，形成层流进入漉层。空气在透过纤维洁、层的过程中，由于扩散沉积、直接拦截、惯性沉积等作用，细微的油第粒子被捕获，并在气流
作用下进入泡沫塑料滤层。油雾粒子在通过泡沫泼、层的过程中，相互凝聚，长大成颗糙度较大的液态袖滴，在重力作用下沿泡沫塑料外表面沉降至过滤器底部，由自动排污器排出。
