油压机电子气动

1.油压机典型电气回路及其控制

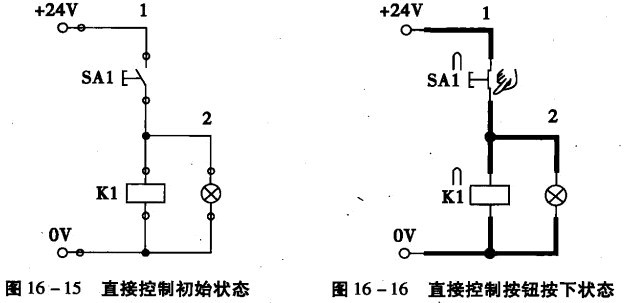

(1)直接控制。如图16 -15和16 -16所示，初始状态时继电器K1和指示灯未被激励，当按钮SA1被按下并保持后，K1和灯被激励。当释放SA1后，K1和灯又恢复初始状态。

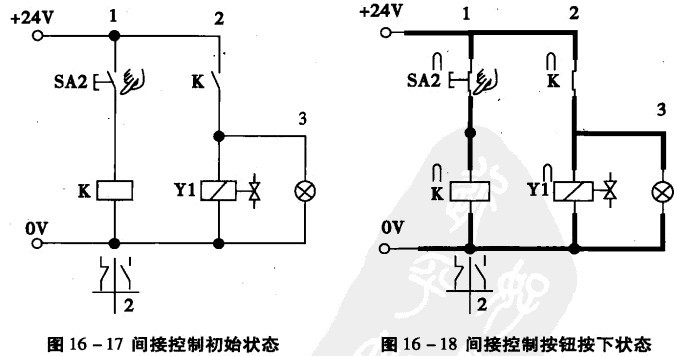

(2)间接控制。如图16 -17和16 -18所示，初始状态时继电器K、电磁阀Y1和指示灯均 未被激励。当按钮SA2被按下并保持后，K被激励，其常开辅助触头闭合，从而使Y1和灯被激励。当释放SA2后，K线圈释电，其常开辅助触头断开，Y1和灯又恢复初始状态。

(3)启动优先。如图16 -19所示，初始状态时继电器m未被激励，当按钮SA被按下后， 也线圈被激励，其常开辅助触头闭合，也线圈被保持在得电状态。当按钮TA被按下后，也线圈释电，K2又恢复初始状态。但要注意该电路：如果先将按钮TA按下并保持断开状态，然后再按下按钮蚀，继电器U还是被激励；也就是说，该电路是启动优先的。

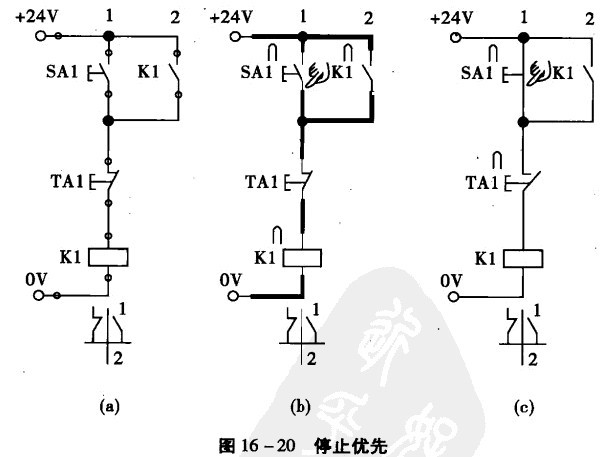

(4)停止优先。如图16 -20所示，初始状态时继电器K1未被激励，当按钮SA1被按下后， K1线圈被激励，其常开辅助触头闭合，使得K1线圈被保持。当按钮TA1被按下后，K!线圈释 电，K!又恢复初始状态。但要注意该电路：如果先将按钮TA1按下并保持断开状态，然后再按下按钮SA1，继电器K2永远不能被激励；也就是说，该电路是断开或停止优先的。
(5)联锁回路。如图16 -21所示，初始状态时继电器剧，也均未被激励，SSW为自保持 的选择开关。当ssw合上后，如果按钮SA1被按下后，K!线圈被激励，其常开辅助触头闭合，K1线圈被保持在得电状态。当按钮SA2被按下后， K1线圈释电，也线圃被激励；此后，如果 按钮SA1被按下后，也线圈释电，K1线圈被激励；如此循环。当ssw断开后，K1和K2又恢复初始失，电状态。但要注意该电路：如果SSW合上后，按钮SA1和SA2同时按下(保持)，此时由于按钮的牵制作用，继电器K1、K2均未能被激励；这种电路称为"联锁"电路。

(6)自锁回路。如图16 -22所示，初始状态时继电器K3未被激励，当按钮SA1被按下后， K3线圈被激励，其常开辅助触头闭合，阳线圈被保持在得电状态。当TA1被按下后，K3线圈释电，K3又恢复初始状态。但要注意该电路：在该电路中，按钮SA1被按下后可以很快释放，K3线圈继续得电，除非按下按钮TA1；所以说，该电路是自锁回路。
