油压机直动型减压阀

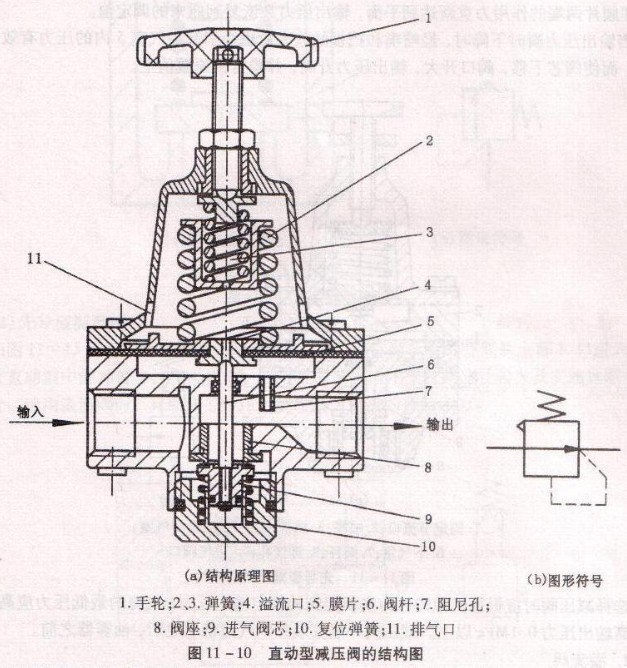

图11-10所示为QTY型直动型减压阀的结构图。其工作原理是：阀处于工作状态时，压缩空气从左侧入口流入，流经阀口后再从阀出口流出。当顺时针旋转手柄1，压缩弹簧2、推动膜片5下移，使阀杆6带动阀芯9下移，打开进气阀口，压缩空气通过阀口时受到一定的节流作用，使输出压力低于输入压力，以实现减压作用。与此同时，有一部分气流经阻尼孔7进入膜片室，在膜片下部产生一个向上的推力。当推力弹簧的作用相互平衡后，阀口的开度稳定在某一定值上，减压阀就输出一定的气体。阀口开度越小，节流作用越强，压力下降也越多。
若油压机输入压力瞬时升高，经阀口以后的输出压力也随之升高，使膜片室内的压力也升高因而破坏了原有的平衡，使膜片上移，有部分气流经溢流孔4、排气口11排出3在膜片上移的同时，阀芯在复位弹簧10的作用下也随之上移，减小了进气阀口的开度，节流作用增大，输出压力下降，直至达到膜片两端作用力重新达到平衡为止，此时输出压力基本上又回到原数值上。
相反，油压机输入压力下降时，进气节流阀口开度增大，节流作用减小，输出压力上升，使输出压力基本回到原数值上。

QTY型直动型减压阀的调压范围为0.05 - 0. 63MPao为限制气体流过减压阀所造成的 压力损失，规定气体通过阀内通道的流速在15 -25m/s范围内。
安装油压机减压阀时，要按气流的方向和减压阀上所示的箭头方向，依照分水过滤器→减压阀→油雾器的安装j顺序进行安装。调压时应由低向高调，直至规定的调压值为止。阀不用时应把旋钮放松，以免膜片变形。
