YBX型油压机限压式变量叶片泵的结构

发布者：创佳鸿机械发布时间：2013-6-8 12:20:34

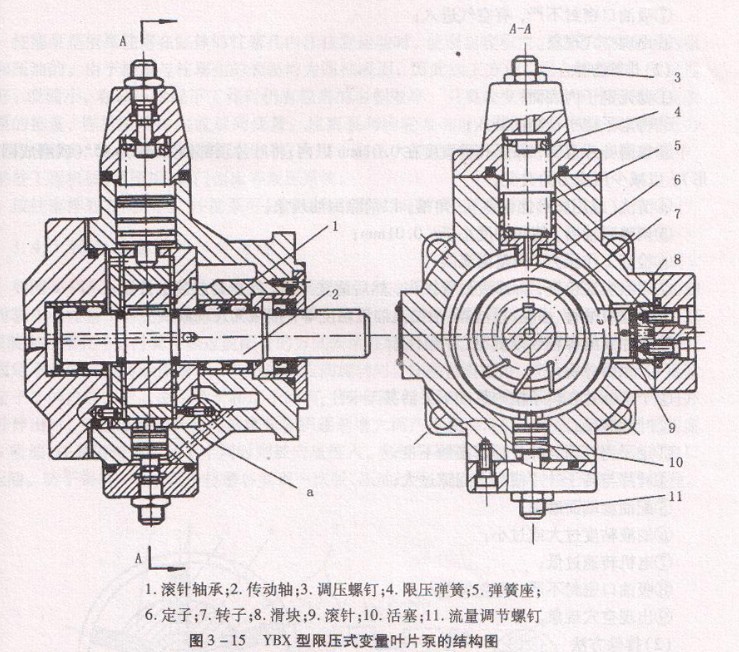

如图3 -15所示为YBX型油压机限压式变量叶片泵的结构图。转子7固定在传动轴2上，轴2支撑在两个滚针轴承l上作逆时针方向回转。转子7的中心是不变的，定子6可以上下移动。滑块8用来支撑定子6，并承受压力油对定子的作用力。当定子移动时，滑块8随定子一起移动c为了提高定子对油压变化时反应的灵敏度，滑块支撑在滚针9上。在限压弹簧4的作用下，通过弹簧5将定子推向下面，紧靠在活塞10上，使定子中心和转子中心之间有一个偏心距e。偏心距的大小可用流量调节螺钉11调节。蝶、钉11调定后，在这一工作条件下，
定子的偏心距数值为最大，则液压泵输出流量最大。液压泵出口的压力油经孔a引到活塞10的下端，使其产生一个改变偏心量e的反馈力。通过调压螺钉3可调节限压弹簧对定子的作用力，从而改变液压泵的限定工作压力Po。
油压机单作用变量叶片泵也有一个倾角，但方向与双作用定量叶片泵恰好相反。变量叶片泵中，叶片上下的液压力是平衡的，叶片向外运动主要靠叶片旋转时离心力的作用。叶片相对转子旋转方向向后倾斜一角度(倾角为240)，更有利于保证叶片甩出。
