油压机压力阀拆装

油压机压力阀拆装及压力控制回路的组建
1.目的要求
(1)掌握压力阀的压力控制和调节原理。
(2)掌握压力阀的结构和工作原理。
(3)掌握压力控制回路的组建和工作原理分析。
(4)训练压力阀的拆装技能。
3.油压机溢流阀的调压原理
(1)油压机溢流阀的主要结构。溢流阀的主要结构有阀芯、阀体、弹簧和调压螺钉，其外形如图7-20所示。

(2)油压机溢流阀的调压原理。当处于常态时，弹簧力使溢流阀的进出袖口不通，溢流阀芯的一端受弹簧力作用，另一端受进口油压作用。当进口油压作用在阀芯上的力小于弹簧力时，阀芯不动，进出油口不通。当进口油压作用在阀芯上的力等于弹簧力时，进口压力油使阀芯移动将弹簧压缩，溢流阀的进出油口导通，压力油经溢流口流回油箱。调节溢流阀的弹簧力，就可以改变阀的进口油压力，从而调节泵的工作压力。
先导式溢流阀的拆装训练如下：
4.油压机减压阀的减压原理
(1)减压阀的主要结构。减压阀的主要结构有闽芯、阀体、弹簧和调压螺钉，其外形如图7 -21所示。
(2)减压阀的减压原理。当处于常态时，减压阀的进出油口是相通的。作用在减压阀芯上的油压力是减压阀的出口压力，当减压阀的出口压力小于弹簧力时，减压口开度最大，不减压。当减压阀的出口压力等于弹簧力时，压力油使减压口开度减小，油液在减压口受到的阻力增加，当减压阀的进口压力不变时，减压阀的出口压力下降，减压阀起减压作用。

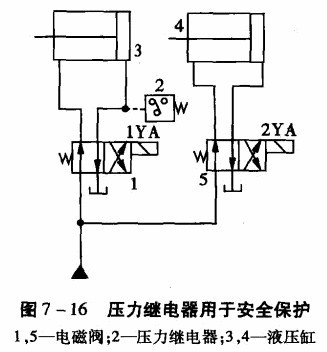

5.压力回路的组装和工作原理分析
组建压力回路至少需要两大件：泵、压力间。分析压力回路的工作原理时，要结合压力阀的工作原理来分析。
(1)选择元件，从抽屉中选择溢流闹。
(2)在实验板上将元件大致地布置好。
(3)接主油路，将泵的压油口连溢流阀的进油口，溢流阀的回油口连回油箱。
(4)让溢流阀全开，启动泵，再将溢流阀的开度逐渐减小，调试回路，观察油压力的变化。
6.油压机压力阀的拆装与装配
(1)压力阀的拆卸。
1)压力阀的拆卸顺序：先拆卸调压螺母，取出弹簧，分离间芯和间体。观察阀芯的结构和 阀体上的油口尺寸。
2)压力继电器的拆卸顺序：先拆卸控制端的螺钉，取出弹簧、杠杆和阀芯，再拆卸微动开 关，观察阀芯与杠杆的结构和尺寸。
(2)压力阀的装配训练。装配前清洗各零件，将阀芯与阀体等配合表面涂润滑油，然后按 拆卸时的反向顺序装配。
(3)压力的检测。启动空压机，将压力阀接上软管接头，同时接水压力表。一边调节压力 阀，一边观察压力表上压力值的变化。
