压力控制阀与先导式溢流阀

在油压机液压传动中，液体压力的建立和压力的大小是由外就荷决定的。着液体压力大小不能控制，则液压系统将面临很大危险。油压机压力控制阀就用于控制液压系统中液体压力的范固，通过压力艳制阀的调整，使液压系统的工作压力控制在人为设定的范围之内。在液压系统中，各种不同工作机构的文油路的工作压力，也可用压力控制阀来设定不同压力等级范围。
压力控制阀分为溢流阀、减压阀、顺序阀、压力继电器等儿类。
油压机先导式溢流阀

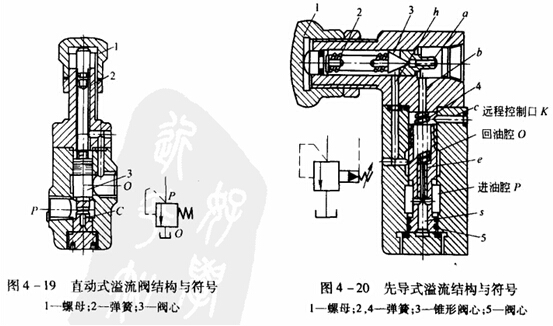

图4-20所示为先导式溢流结构与符号。图中阀心5为主阀阀心，锥形阀心3为先导阀阀心。这种阀工作原理是利用主阀阀心上、下两端的压力差与弹簧相平衡来进行压力控制。当压力油从进油腔P通人时，油液经主阀小孔g流入主阀下端，同时经阻尼小孔e进入阀心上腔，再流入孔b和α作用于先导阀的锥形阀心右端，当液压力不能克服先导阀弹簧力时，主阀阀心上、下两端压力相等，进油腔P和回油腔O不通，溢流口处于关闭状态。当液压力升高克服先导阀的弹簧力时，会顶开锥形阀心，主阀阀心的上、下端存在压力差，此时主阀阀心被顶起，使得进油腔P与回油腔O相遇，实现溢流。先导式溢流阀中，先导阀负责调整压力(弹簧预紧力)，主阀负责溢流。

图中远程控制口K与主阀上腔和先导锥阀下腔相通。当该孔与远程调压阀(其结构与先导阀相同)接通时，可实现液压系统的远程调节，当该孔与油箱接通时，可实现系统倒衍。
