油压机滑阀

油压机滑阀的典型结构已在前述仿形刀架中作过介绍。根据滑阀控制边数(起控制作用的阀口数)的不同，滑阀有单边控制式、双边控制式和四边控制式3种类型。
如图10.4所示为单边滑阀的工作原理。油压机滑阀控制边的开口量控制着液压缸右腔的压力和流量，从而控制液压缸运动的速度和方向。来向泵的压力油进入单杆液压缸的有杆腔，通过活塞上的小孔进入无杆腔，压力降为PI再通过滑阀唯一的节流边流回油箱。在液压缸不受外负载作用的条件下。当阀芯根据输入信号向左移动时，开口量增大，无杆腔压力扣减小，Az缸体向左移动。由于缸体和阀体刚性连接在一起，故阀体左移又使几减小(负反馈)，直至平衡。

如图10.5所示为双边滑阀的工作原理。压力油一路直接进入液压缸有杆腔，另一路经滑阀东控制边的开口和液压缸无杆腔相通.并经滑阀右控制边流回油箱。当滑阀向左移动时，被压缸无杆腔压力减小，两腔受力不平衡，缸体向左移动；反之缸体向右移动。双边滑阀比单边滑阀的调节灵敏度高，工作精度高。

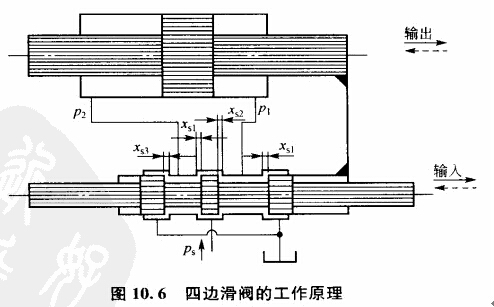

如图10.6所示为四边滑阀的工作原理。滑阀有4个控制边，开口分别控制进入液压缸两腔的压力油，开口工划分别控制液压缸两腔的回油。当滑阀向左移动时，液压缸左腔的进油口减小，回油口增大，使PI迅速减小；与此同时，液压缸右腔的进油口增大，回油口减小，使如迅速增大，这样就使活塞迅速左移。与双边滑间相比，四边滑阀能同时控制液压缸两腔的压力和流量，故调节灵敏度更高，工作精度也更高。

由上可知，单边、双边和四边滑阀的控制作用是相同的，均能起到换向和节流作用。
控制边数越多，控制质量越好.但其结构士艺性也越差。在通常情况下，四边滑阀多用于精度要求较高的系统：单边、双边滑阀用于一般精度系统。

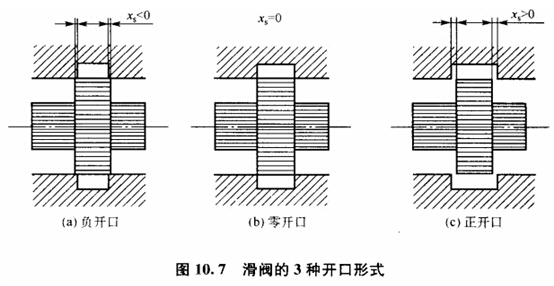

消阀在初始平衡的状态下，阀的开口有负开口、零开口和正开口3种形式，如图10.7所示。具有零开口的滑阀，其工作精度最高；负开口有较大的不灵敏区，较少采用；具有正开口的滑阀，工作精度较负开口高，但功率损耗大，稳定性也较差。
