油压机单向阀
发布者：创佳鸿机械 发布时间：2013-3-4 10:18:51
油压机单向阀可分普通单向阀和液控单向阀两种。
1.普通单向阀

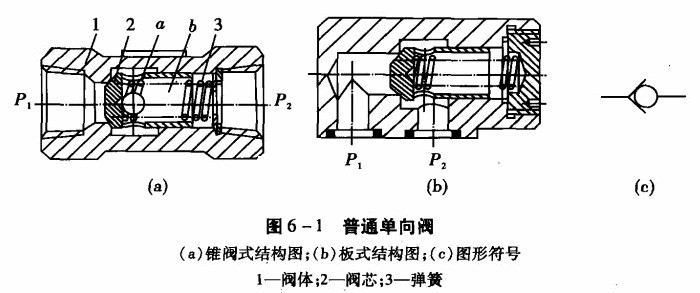

普通单向阀控制油液只能按一个方向流动而反向截止，故简称单向阀，又称止回阀。它由阔体1、阀芯2、弹簧3等零件组成，如图6 -1所示。间芯2分锥阀式和钢球式两种，图6 -1 (a)为锥阀式；钢球式阅芯结构简单，但密封性不如锥阀式。当压力油从进油口PI输入时，克服弹簧3的作用力，顶开阔芯2，并经阀芯2上四个径向孔α及轴向孔b，从出油口P2输出。当液流反向流动时，在弹簧和压力油的作用下，阀芯锥面紧压在阀体1的阀座上，油液不能通过。图6-1(b)是板式连接单向阀，其进、出油口开在底平面上，用螺钉将阅体固定在连接板上，其工作原理和管式单向阀相同，图6-1(c)为单向阔的图形符号。
阀中的弹簧主要用来克服阅芯运动时的摩擦力和惯性力。为了使油压机单向阀工作灵敏可靠，弹簧力量应较小，以免液流产生过大的压力降。一般单向阀的开启压力约为0. 035 -0.05 MPa，额定流量通过时的压力损失不起过0.1 -0.3 MPa。当利用单向阀作背压阀时应换 成较硬的弹簧，使回油保持一定的背压。作背压阀用时开启压力一般为0.2 -0.6 MPa。
对单向阀的主要性能要求是：当油液从单向阅正向通过时阻力要小(压力降小)；而反向截止时无泄漏，阀芯动作灵敏，工作时无撞击和噪声。
普通单向阀常与某些问组合成一体，成为组合阀或称复合阀，如单向顺序阅(平衡阀)、可调单向节流闽、单向调速阀等。
2.液控单向阀

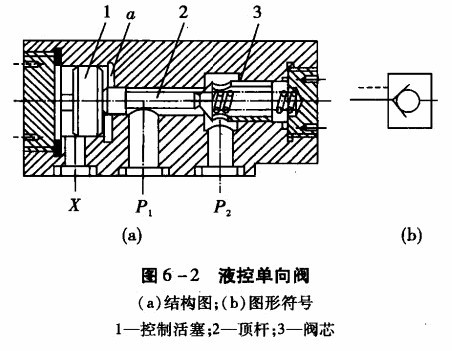

液控单向阀的结构如图6-2(a)所示，它与普通单向间相比，增加了一个控制油口x，当控制油口X处无压力油通人时，液控单向阀起普通单向阀的作用，主油路上的压力油经PI口输入P2口输出，不能反向流动。当控制油口X通人压力油时，活塞1的左侧受压力油的作用，右侧α腔与泄油口相通，于是活塞1向右移动，通过顶杆2将阀芯3打开，使进、出油口接通，油液可以反向流动，不起单向阔的作用。控制油口X处的油液与进、出油口不通。通人控制油口X的油液压力最小不应低于主油路压力的30% -50%。
液控单向阀具有良好的单向密封性，常用于执行元件需长时间保压、锁紧的情况，也常用于防止立式液压缸停止运动时因自重而下滑的锁紧回路中。这种阀也称液压锁。
1.普通单向阀
普通单向阀控制油液只能按一个方向流动而反向截止，故简称单向阀，又称止回阀。它由阔体1、阀芯2、弹簧3等零件组成，如图6 -1所示。间芯2分锥阀式和钢球式两种，图6 -1 (a)为锥阀式；钢球式阅芯结构简单，但密封性不如锥阀式。当压力油从进油口PI输入时，克服弹簧3的作用力，顶开阔芯2，并经阀芯2上四个径向孔α及轴向孔b，从出油口P2输出。当液流反向流动时，在弹簧和压力油的作用下，阀芯锥面紧压在阀体1的阀座上，油液不能通过。图6-1(b)是板式连接单向阀，其进、出油口开在底平面上，用螺钉将阅体固定在连接板上，其工作原理和管式单向阀相同，图6-1(c)为单向阔的图形符号。
阀中的弹簧主要用来克服阅芯运动时的摩擦力和惯性力。为了使油压机单向阀工作灵敏可靠，弹簧力量应较小，以免液流产生过大的压力降。一般单向阀的开启压力约为0. 035 -0.05 MPa，额定流量通过时的压力损失不起过0.1 -0.3 MPa。当利用单向阀作背压阀时应换 成较硬的弹簧，使回油保持一定的背压。作背压阀用时开启压力一般为0.2 -0.6 MPa。
对单向阀的主要性能要求是：当油液从单向阅正向通过时阻力要小(压力降小)；而反向截止时无泄漏，阀芯动作灵敏，工作时无撞击和噪声。
普通单向阀常与某些问组合成一体，成为组合阀或称复合阀，如单向顺序阅(平衡阀)、可调单向节流闽、单向调速阀等。
2.液控单向阀
液控单向阀的结构如图6-2(a)所示，它与普通单向间相比，增加了一个控制油口x，当控制油口X处无压力油通人时，液控单向阀起普通单向阀的作用，主油路上的压力油经PI口输入P2口输出，不能反向流动。当控制油口X通人压力油时，活塞1的左侧受压力油的作用，右侧α腔与泄油口相通，于是活塞1向右移动，通过顶杆2将阀芯3打开，使进、出油口接通，油液可以反向流动，不起单向阔的作用。控制油口X处的油液与进、出油口不通。通人控制油口X的油液压力最小不应低于主油路压力的30% -50%。
液控单向阀具有良好的单向密封性，常用于执行元件需长时间保压、锁紧的情况，也常用于防止立式液压缸停止运动时因自重而下滑的锁紧回路中。这种阀也称液压锁。
