油压机液压传动的工作原理

1.液压千斤顶的工作原理

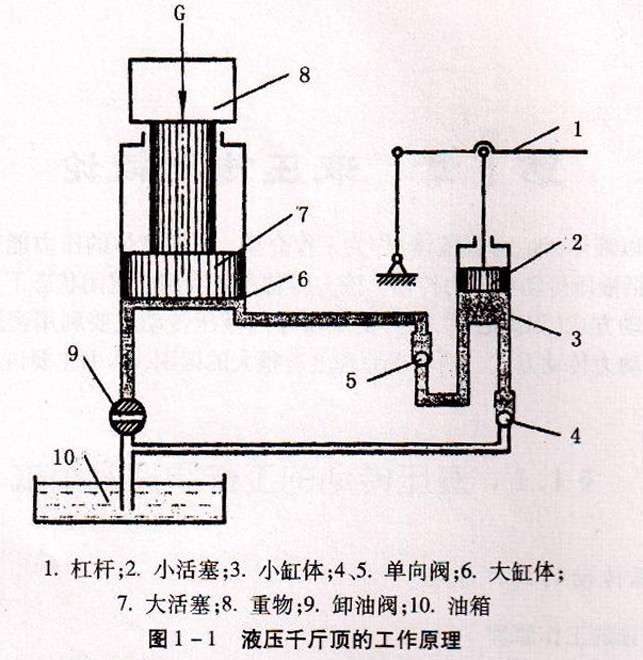

讨论液压传动的工作原理我们从最简单的液压千斤顶着手，图1 -1标示了该液压系统的工作原理。液压千斤顶由手动柱塞泵和举升缸两部分构成。手动柱塞采由杠杆1、小活塞
2、小缸体3、单向阀4和5等组成；举升缸由大活塞7、大缸体6、卸油阀9等组成，另外还有油箱10和重物8。

工作时，先提起杠杆1，小活塞2被带动上升，小缸体3下腔的密闭容积增大，腔内的压力降低，形成部分真空，单向阀5将所在油路关闭，而油箱10中的油液则在大气压力的作用下，推开单向阀4的钢球，沿吸油孔道进入并充满小缸体3的下腔，完成一次吸油动作。接着压下杠杆1，小活塞2下移，小缸体3下腔的密闭容积减少，其腔内压力升高，使单向阀4关闭．阻断了油液流回油箱的通路，并使单向阀5的钢球受到一个向上的作用力，当这个作用力大于缸体6下腔对它的作用力时，钢球被推开，油液便进入缸体6的下腔（卸油阀9处于关闭状态），推动活塞7向上移动将重物8顶起一段距离。反复提压杠杆l，就可以使大活塞7推举重物8不断上升，达到起重的目的。将卸油阀9转动90。，缸体6下腔与油箱相连通，活塞7在重物8推动下下移，下腔的油液通过卸油阀9排回油箱10。

从以上液压千斤顶的工作过程可以看出，液压传动有以下特点：
(1)液压传动以液体（一般为矿物油）作为传递动力和运动的工作介质，而且传动中必须经过两次能量转换。先把机械能转换为便于输送的液体的压力能，然后把液体的压力能转换为机械能做功。
(2)液压传动是依靠密闭的容器（或密闭系统）内密封容积的变化来传递能量的。如果容器不密封，就不能形成必要的压力；如果密闭容积不变化，就不能实现吸油和压油，也就不能利用受压液体传递运动和动力。
