小型油压机轴向柱塞泵

(1)轴向柱塞泵的工作原理。小型油压机轴向柱塞泵是将多个柱塞轴向配置在一个共同缸体的圆周上，并使柱塞中心线和缸体中心线平行的一种泵。轴向柱塞泵有直轴式(斜盘式)和斜轴式(摆缸式)两种形式。

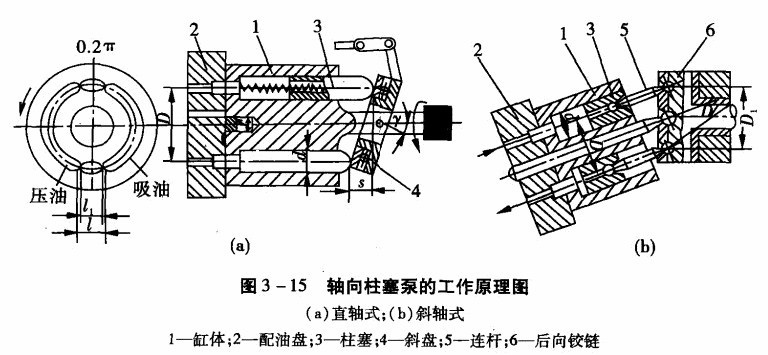

图3-15(a)所示为直轴式轴向柱塞泵的工作原理图。这种泵主要由缸体1、配油盘2、柱塞3和斜盘4组成。柱塞沿圆周均匀分布在缸体内。斜盘与缸体轴线倾斜一角度γ，柱塞靠机械装置(图中为弹簧)或低压油的作用压紧在斜盘上，配油盘2和斜盘4固定不转，当原动机通过传动轴使缸体转动时，由于斜盘的作用，迫使柱塞在缸体内作往复运动，并通过配油盘的配油窗口进行吸油和压泊。如图3 -15(a)所示回转方向，当缸体转角在霄-2τ内时，柱塞向外伸出，柱塞底部的密封工作容积增大，通过配油盘的吸油窗口吸油;在0-τ内时，柱塞被斜盘推入缸体，使密封容积减小，通过配油盘的压油窗口压油。缸体每转一周，每个柱塞各完成吸压油一次，如改变斜盘倾角γ，就能改变柱塞行程的长度，即改变液压泵的排量。改变斜盘倾角方向，就能改变吸油和压油的方向，即成为双向变量泵。

小型油压机轴向柱塞泵的优点是结构紧凑、径向尺寸小、惯性小、容积效率高，目前最高压力可达40.0 MPa，甚至更高，一般用于工程机械、压力机等高压系统中，但其轴向尺寸较大，轴向作用 力也较大，结构比较复杂。
实际上，由于柱塞在缸体孔中的运动不是恒速的，因而输出流量有脉动。当柱塞数为奇数时，脉动较小，且柱塞数越多脉动也越小，因而一般常用的柱塞泵的柱塞个数为7，9或11。
